电气防火限流式保护器的选用

电气防火限流式保护器的选用

1)电气防火限流式保护器保护对象为一般用电线路与用电器,通常串联在末端配电箱的分路开关与用电负载中。保护器前端的进户开关选用的额定电流值应不小于保护器的额定电流值。

2)考虑到用户负载的临时变化以及用户环境的差异,产品负载配置电流应留有适当的余量,一般建议按照保护器额定电流的80%进行配置(例如额定电流为20A的保护器,建议负载配置的连续工作电流在16A左右)。

3)当电路中配置有单相交流感性负载(例如单相电机)时,应当注意到电机启动时会有较大的启动电流,一旦启动电流瞬时值超过保护器短路电流整定值,保护器就会执行限流式分断保护,会影响正常电路的运行。因此,在电路负载配置时应保证电机的最大启动电流不超过保护器短路电流整定值,考虑到留有适当的余量(例如20A保护器建议配置单相电机功率不大于2.5KW)。

4)当电路中配置有单相电容性负载(例如较大功率节能灯或电脑开关电源等)时,应当注意到这些用电器在上电瞬间会有较大的冲击电流,一旦冲击电流过大,也会引起保护器限流保护。因此,应当避免多个用电器同时上电。(例如计算机机房安装有限流式保护器,一旦发生短路故障保护器实行分断限流保护,在完成故障修复后,应当先将每台电脑的电源开关都关闭,然后按下复位开关恢复供电,再依次逐个打开电脑)

5)用电线路导线的选用应使用截面积适合容量的绝缘铜导线,尤其是保护器主回路导线。

6)电气防火限流式保护器应用于一般用电场所,当保护器实行分断限流保护时,会造成用电器停止工作。因此在设计安装保护器时要注意被保护的用电线路中如有重要设备,例如手术室照明灯、医疗设备、载客电梯等重要场所的一级负荷供电线路,需配置UPS等备用电源,确保正常用电。

7)电气防火限流式保护器不属于防爆产品,不能安装在诸如煤矿巷道、危险品仓库等易燃易爆场所的现场,建议安装在远离危险区域的安全位置。

8)电气防火限流式保护器照明负载的配置,要采用小面积分布式配置。每一用电区域由保护器单独供电,要分区域、分干线支线配置和安装。例如楼道、应急通道、人员密集场所等区域,应分别配置多个保护器。要避免使用单个大容量保护器对连片区域供电,在发生故障时造成大面积断电事件。

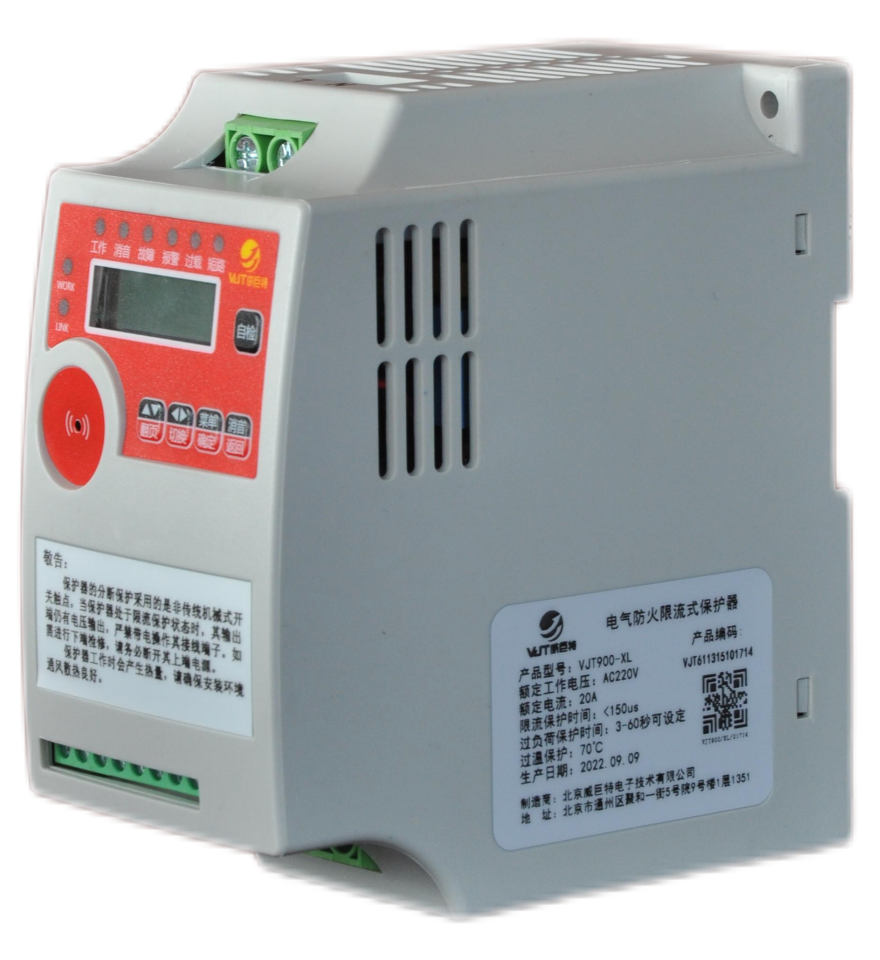

XUBOXL-BH电气防火限流式保护器


XUBOXL-BH智慧型电气限流式保护器是一款能实时准确检测出用电回路的电流,能以微秒级速度快速限制短路电流以实现灭弧保护,并集电压、电流、频率、漏电、温度、故障电弧检测等多种功能于一体,且具有智能化分析能力的新型用电安全监控装置。当供电设备发生电气事故时,探测器能发出声光报警信号或上传至云后台及时提醒用户检查故障,排除可能发生的电气隐患,防止事故发生。
