XUBO电气防火限流式保护器注意事项

        XUBOXL-BH电气限流式保护器是一款能实时准确检测出用电回路的电流,能以微秒级速度快速限制短路电流以实现灭弧保护,并集电压、电流、频率、漏电、温度、故障电弧检测等多种功能于一体,且具有智能化分析能力的新型用电安全监控装置。


在选用XUBOXL-BH电气防火限流式保护器时,请注意以下事项:

1)在选用XUBOXL-BH电气防火限流式保护器时,保护器的设定的额定电流应该与其前一级的断路器的额定电流保持一致。例如,当限流式保护器输入端断路器的额定电流为20A时,应将限流式保护器的额定电流设置为20A。为保障限流式保护器的正常使用,严禁将其使用于与其前端断路器的额定电流不匹配的配电线路中。

2) 电气防火限流式保护器工作时会产生热量,因此产品安装在用户末端配电箱里要注意适当通风散热,有条件的情况下,可以考虑开关箱体开有一定数量通风孔,以利于通风散热。

3)XUBOXL-BH限流式保护器采用导轨或螺钉式安装,可以挂墙安装,也可以安装在箱体内,应确保安装场所无滴水、腐蚀性化学气体和沉淀物质,并注意环境温度和通风散热。

4)为确保可靠连接,接线时应严格按照说明书或接线图进行,同时为了防止接头处接触电阻过大而导致局部过热,也避免因接触不良而导致保护器工作不正常,线头应采用合适大小的冷压头压接后,再插入保护器相应端子上并将螺钉拧紧压实。

5)保护器内部带有交流电,严禁非专业人士擅自打开产品外壳。保护器的分断保护采用的是非传统机械式开关触点,若被保护线路发生短路或过载故障而被限流保护时,保护器仍处于带电状态,不允许随意碰触用电线路的金属部分。待检查线路,并排除故障后,将保护器复位,使其恢复到正常监视运行状态。

6)当保护器因超温而发生限流保护时,可能是因为负载电流过大、环境温度过高或通风散热不良等原因导致,可通过加强通风等措施,等保护器温度降下来后,将保护器复位,使其恢复到正常监视运行状态。

7)本产品一般无需特殊保养和维护,仅需注意防水、防尘和通风散热即可。保护器内部安装有散热风扇,保护器自动检测机体内部的工作温度,实现智能化散热控制。保护器需定期进行一次通风口积灰检查,积灰严重的需要进行清洁,同时应注意检查风扇能否正常运转。

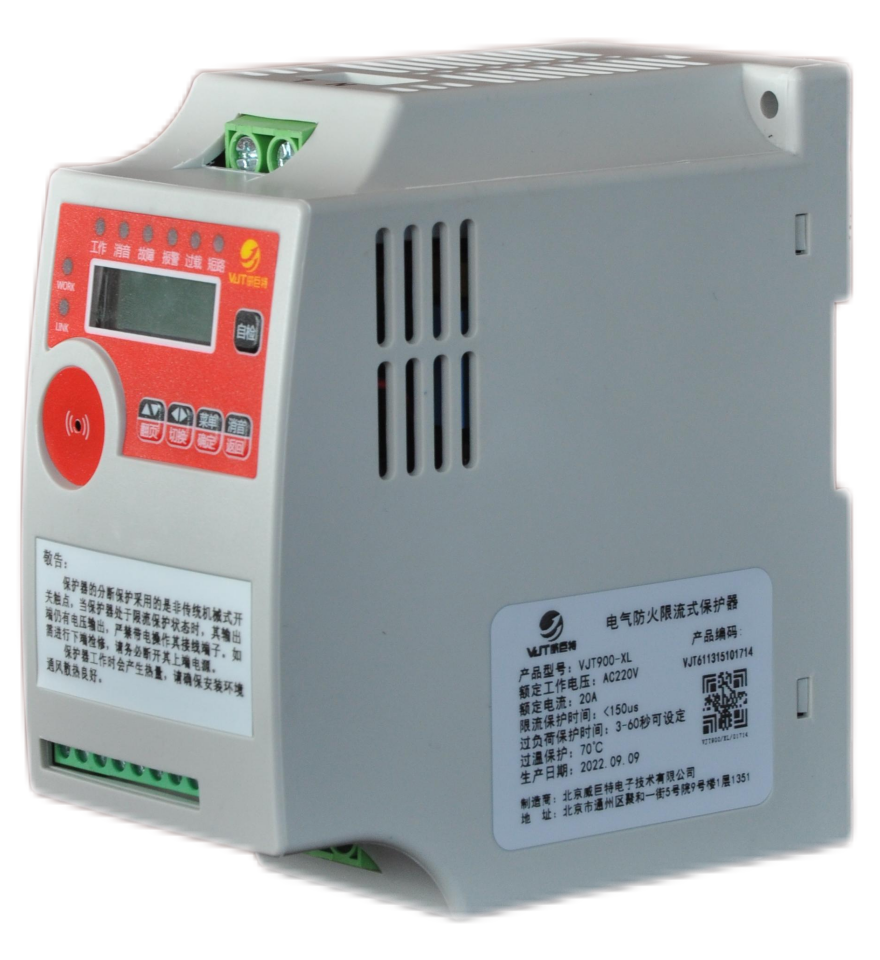

XUBOXL-BH电气防火限流式保护器


功能特点:

·微秒级极速限流保护

·过负荷保护

·过温保护

·实时检测用电回路的电压、电流、频率、漏电、温度等用电参数(可选配电量统计等)

·具有故障电弧检测功能(选配)

·中文液晶显示,显示信息直观丰富

·控制保护功能(可遥控、也可手动控制)

·传感器故障声、光报警

·被监测参数越限声、光报警

·一键消音(新的报警自动重新启动)

·自检功能(对装置自身功能检测)

·GPRS/WIFI/RS485通讯,实现远程监控

·体积小巧安装方便(标准导轨式安装)

主要技术参数:

·工作电源:AC220V/50Hz

·额定电流:63A MAX(10-63A可设定)

·限流保护时间:<150us

·过负荷保护时间:3-60秒可设定

·过温保护:75

·故障电弧响应:1秒内≥14 个半波

·显示方式:LCD中文液晶、LED指示灯

·报警方式:声光报警

·参数设定:按键设定

·通讯方式:GPRS/WIFI/RS485

·使用环境温度:-10℃~55℃

·相对湿度:10%RH~93%RH(非凝露)

·外壳防护等级:IP30

·安装方式:导轨式(35mm)

·设备尺寸:69mm*133mm*122mm
